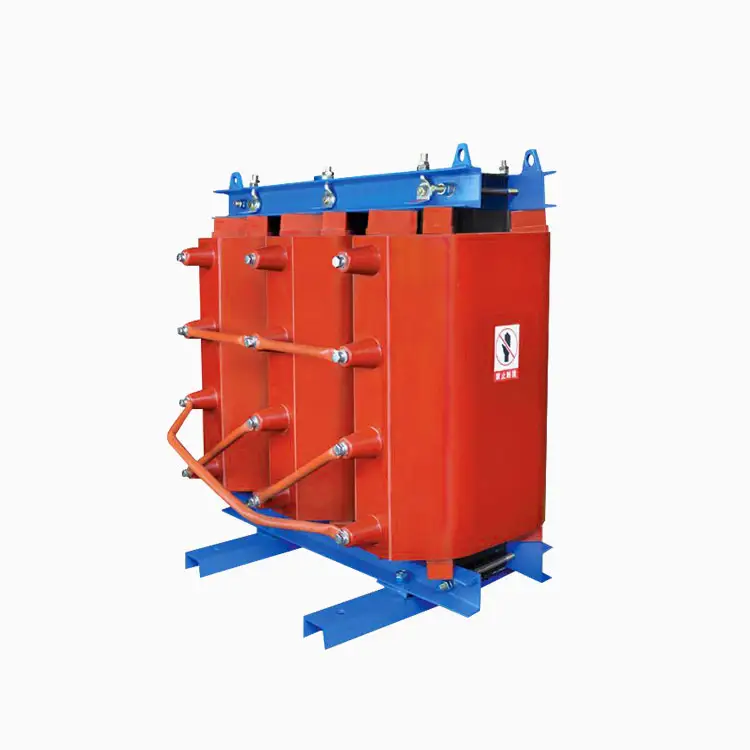

Pengubah Pengedaran Jenis Kering Aloi Amorfus

SYHF berkualiti tinggi aloi aloi pengedaran pengedaran jenis kering Ketebalan jalur aloi amorf yang digunakan adalah kecil, dan resistiviti adalah kira -kira tiga kali ganda dari lembaran keluli silikon yang dilancarkan sejuk. Oleh itu, teras besi yang diperbuat daripada aloi amorf mempunyai kehilangan semasa eddy yang lebih kecil daripada yang terbuat dari lembaran keluli silikon yang dilancarkan sejuk. Kehilangan histerisis aloi jauh lebih rendah daripada lembaran keluli silikon yang dilancarkan sejuk. Kehilangan teras sangat rendah, kira-kira 75% lebih rendah daripada kehilangan tanpa beban pengubah teras keluli silikon tradisional. Ia adalah pengubah penjimatan tenaga yang munasabah. Di samping itu, paksaan aloi amorf adalah kurang daripada 4A/m, iaitu kira -kira 1/7 daripada lembaran keluli silikon yang dilancarkan sejuk. Kawasan gelung histerisis aloi amorf adalah jauh lebih kecil daripada plat keluli yang dilancarkan sejuk, yang tergolong dalam keadaan amorf. Oleh kerana kehilangan yang rendah, pengubah aloi amorf mempunyai pemanasan yang kurang, kenaikan suhu rendah dan prestasi operasi yang stabil.

Pengubah pengedaran jenis kering aloi amorfus menggunakan aloi amorf dengan kekonduksian magnet yang luar biasa sebagai bahan teras pengubah, dan akhirnya dapat memperoleh nilai kerugian yang sangat rendah. Tetapi ia mempunyai banyak ciri, yang mesti dijamin dan dipertimbangkan dalam reka bentuk dan pembuatan. Badan utama mencerminkan aspek berikut:

(1) Kekerasan bahan lembaran aloi amorf adalah sangat tinggi, dan sukar untuk ricih dengan alat konvensional, jadi ia harus dipertimbangkan untuk mengurangkan jumlah ricih dalam reka bentuk.

(2) Ketebalan lembaran aloi amorf tunggal sangat nipis, dan permukaan bahan tidak begitu rata, jadi faktor pengisian teras adalah rendah.

(3) Aloi amorf sangat sensitif terhadap tekanan mekanikal. Dalam reka bentuk struktur, skim reka bentuk tradisional dengan teras besi sebagai ahli struktur beban utama yang mesti dielakkan.

(4) Untuk mendapatkan ciri -ciri kerugian yang sangat rendah, cip besi aloi amorf mesti disebarkan.

(5) Dari segi prestasi elektrik. Untuk mengurangkan jumlah ricih cip besi, teras besi keseluruhan produk terdiri daripada empat bingkai teras besi berasingan selari, dan setiap penggulungan fasa ditetapkan pada dua bingkai dengan litar magnet bebas. Sebagai tambahan kepada fluks magnet asas, terdapat juga fluks magnet harmonik ketiga dalam setiap bingkai. Fluks magnet harmonik ketiga dalam dua bingkai teras besi luka dalam penggulungan adalah bertentangan dengan fasa dan sama dengan nilai. Oleh itu, jumlah vektor fluks magnet harmonik ketiga dalam setiap kumpulan belitan adalah sifar. Jika bahagian utama D-disambungkan, litar dengan arus harmonik ketiga tidak akan mempunyai komponen voltan harmonik ketiga pada bentuk gelombang voltan yang disebabkan di bahagian sekunder.
